SISTEMA DE GESTÃO ACADÊMICA
|
Detalhamento do Fluxo de Trabalho |
Este detalhamento de fluxo não teve alterações consideráveis, mas, nas que ocorreram podemos mencionar a omissão dos
papéis Cliente e Envolvido, além da retirada de uns poucos artefatos. O detalhamento do fluxo de trabalho Analisar o
Problema pode ser observado na Figura 4.

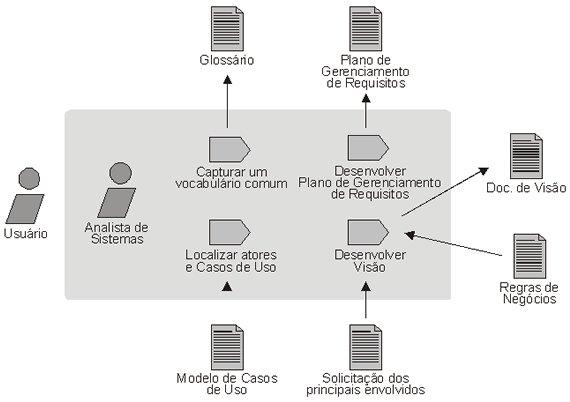

Figura 4- Analisar o Problema
- Compreender as Necessidades do Envolvidos
O detalhamento Definir o Sistema (Figura 5), foi simplificado da seguinte forma: os papéis Cliente e Envolvidos
passaram a ser representados pelo papel Usuário. Já os artefatos retirados foram: Atributos dos Requisitos e
Especificações suplementares.

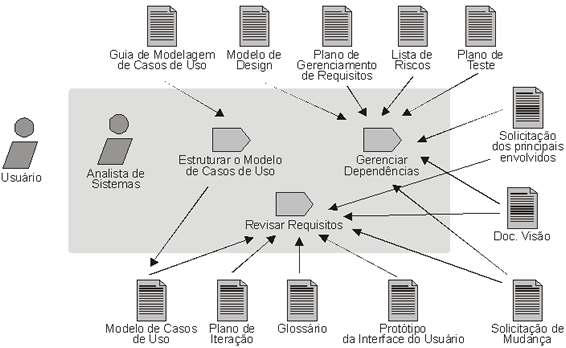

Figura 5- Compreender as Necessidades dos Envolvidos
A Figura 6, observada a seguir, representa o detalhamento do fluxo de trabalho Definir o Sistema, sofreu
modificações apenas nos artefatos gerados, dentre eles estão: Modelo de Casos de Uso de Negócio, Atributos
de Requisitos e Especificações Suplementares.

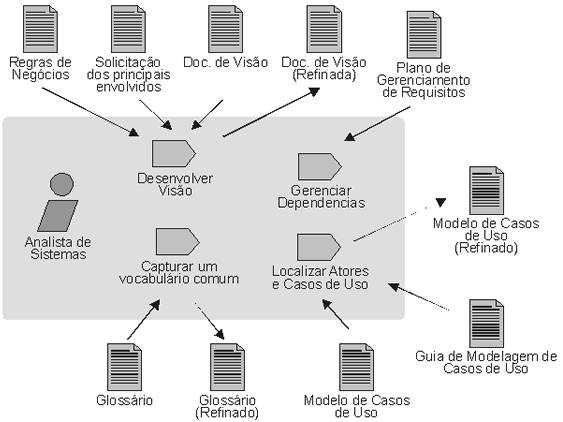

Figura 6- Definir o Sistema
- Gerenciar o Escopo do Sistema
Na figura 7 é mostrado o detalhamento do fluxo de trabalho Gerenciar o Escopo do Sistema, como principais
alterações com relação ao seu similar no RUP, podemos destacar a eliminação dos papéis Envolvidos e Cliente,
além do descarte dos artefatos: Atributos de Requisitos, Especificações Suplementares.
Figura 7- Gerenciar o Escopo do Sistema
- Gerenciar Requisitos Mutáveis
O detalhamento Gerenciar Requisitos Mutáveis (Figura 8), foi simplificado da seguinte forma: os papéis Cliente
e Envolvidos passaram a ser representados pelo papel Usuário, já a atividade desenvolvida pelo Revisor de
Requisitos passou para o Analista de Sistemas. Já os artefatos suprimidos foram: Atributos dos Requisitos,
Especificações suplementares, Caso de Uso e Registro de Revisão.
Figura 8- Gerenciar Requisitos Variáveis
|
|
|
